Lehký strukturální výkon
Hliník litý pod tlakem poskytuje užitečný poměr pevnosti a hmotnosti. Může nahradit těžší vyrobené konstrukce v krytech, konzolách a krytech zařízení, aniž by se vytvořila nadměrná hmota součástí.
PRŮVODCE TECHNICKÝM TECHNICKÝM ODLITKEM HLINÍKU
Co je tlakové lití hliníku a jak se vyrábí spolehlivý díl?
Odlévání hliníku je přesný výrobní proces používaný k výrobě lehkých, rozměrově stálých a konstrukčně složitých kovových součástí. Kombinuje roztavenou hliníkovou slitinu, opakovaně použitelnou ocelovou formu a řízený vstřikovací tlak k vytvoření dílů s tenkými stěnami, integrovanými žebry, montážními výstupky a detailními povrchovými prvky.
Typické informace o projektu
Materiál Hliníková slitina
Výrobní proces Vysokotlaké lití pod tlakem
Běžná zeď Range 1,5–3,5 mm
Sekundární operace Obrábění a dokončování
Definice procesu
Co je tlakové lití hliníku?
Otázka „co je tlakové lití hliníku“ se týká procesu, při kterém je roztavená hliníková slitina přenesena do vstřikovací komory a vstřikována do tvrzené ocelové formy řízenou rychlostí a tlakem. Kov vyplňuje dutinu, ochlazuje se pod tlakem a tuhne na součást téměř čistého tvaru.
Na rozdíl od gravitačního lití vyplní vysokotlaké lití tenké části a detailní prvky formy ve velmi krátké době. Metoda je vhodná pro pouzdra, kryty, držáky, části odvádějící teplo, součásti motoru a mechanické konstrukce, které vyžadují opakovatelné rozměry.
Definice materiálu
Co je tlakově litý hliník?
„Co je hliník litý pod tlakem“ popisuje součást z hliníkové slitiny vytvořenou v opakovaně použitelné kovové matrici. Termín tlakově litý hliník se vztahuje na hotový materiál nebo výrobek, zatímco tlakové lití hliníku obvykle odkazuje na výrobní proces.
Tlakově litý hliník není normálně čistý hliník. Křemík, hořčík, měď, mangan a další kontrolované prvky mohou být přidány pro zlepšení tekutosti, pevnosti, odolnosti proti korozi, obrobitelnosti nebo tepelného výkonu.
01
Jak funguje proces tlakového lití hliníku
Konzistentní kvalita odlitku závisí na interakci mezi přípravou materiálu, konstrukcí formy, řízením vstřikování, vyvážením chlazení a kontrolou.
01
Příprava slitiny
Hliníková slitina se taví a udržuje v kontrolovaném teplotním rozsahu. Odstraňování strusky, odplyňování a ověřování složení pomáhají snížit vměstky, pórovitost a nestabilní mechanickou výkonnost.
02
Příprava matrice
Hliníková licí forma je vyčištěna, promazána a tepelně vyvážena. Čepy jádra, jezdce, ejektorové systémy a chladicí kanály jsou kontrolovány před zahájením výrobního cyklu.
03
Vstřikování kovu
Odměřené množství roztavené slitiny vstupuje do brokového pouzdra. Plunžr pohání kov systémem žlabu a vtoku tak, aby se dutina vyplnila dříve, než dojde k předčasnému ztuhnutí.
04
Tlak a chlazení
Intenzifikační tlak je udržován, zatímco slitina tuhne. Vyvážené chlazení pomáhá kontrolovat smršťování, deformaci, poklesy povrchu a rozměrové odchylky.
05
Vyhazování a ořezávání
Forma se otevře po dostatečném vychladnutí. Vyhazovací kolíky uvolní odlitek a vyjmou se žlaby, vtoky, záblesky a přepadový materiál.
06
Dokončení a kontrola
V závislosti na výkresu může být součást obrobena CNC obráběním, tryskáním, práškovým lakováním, lakováním, zkouškou těsnosti nebo kontrolou rozměrů.
TECHNICKÁ ODPOVĚĎ
Může být hliník litý?
Ano. Odpověď na otázku „Lze hliník odlévat pod tlakem“ je jasná: hliníkové slitiny jsou široce používány při vysokotlakém lití do studené komory. Jejich relativně nízká hustota, užitečná pevnost, dobrá tepelná vodivost a vysoká odolnost proti korozi je činí vhodnými pro průmyslové a spotřební součásti.
Roztavený hliník se normálně nalévá ze samostatné udržovací pece do brokového pouzdra. Toto uspořádání studené komory chrání vstřikovací systém před nepřetržitým vystavením vysokoteplotní hliníkové slitině. Podporuje také výrobu středně velkých a velkých konstrukčních dílů.
02
Jaké jsou výhody tlakově litého hliníku?
Výhody tohoto procesu jsou nejcennější, když je geometrie součásti navržena speciálně pro tlakové lití.
B
Komplexní funkce v jedné komponentě
Žebra, nálitky, montážní body, kanály, žebra chladiče a ochranné stěny mohou být integrovány do jednoho odlitku. To snižuje počet samostatných dílů, svarů a montážních operací.
C
Opakovatelné rozměry
Stabilní hliníková licí forma podporuje konzistentní geometrii dutiny. Řízené parametry odlévání pomáhají udržovat opakovatelné rozměry v kontinuálních výrobních cyklech.
D
Schopnost tenkých stěn
Vysoká rychlost vstřikování umožňuje slitině vyplnit relativně tenké části před ztuhnutím. Tenké stěny mohou snížit spotřebu materiálu a celkovou hmotnost komponentů.
E
Tepelný management
Hliníková slitina účinně přenáší teplo. Tlakově litý hliník se běžně vybírá pro kryty motorů, tělesa osvětlení, elektronické skříně a komponenty pro řízení výkonu.
F
Více možností povrchu
Odlitky mohou být tryskány, leštěny, práškově lakovány, lakovány nebo chemicky upravovány podle vzhledu, odolnosti proti korozi a ekologických požadavků.
03
Doporučená tloušťka stěny pro tlakové lití hliníku
Odpověď na otázku „Jaká je doporučená tloušťka stěny pro tlakové lití hliníku“ závisí na velikosti odlitku, tekutosti slitiny, průtokové vzdálenosti, umístění vtoku, požadavcích na zatížení a schopnosti zařízení.
| Typ součásti nebo funkce | Referenční tloušťka stěny | Hlavní technická úvaha |
|---|---|---|
| Malé přesné pouzdro | 0,8–1,5 mm | Vzdálenost toku kovu, odvzdušnění a místní plnicí tlak |
| Obecné tlakové lití hliníku | 1,5–3,0 mm | Vyvážená pevnost, stabilita plnění a doba chlazení |
| Elektronická nebo motorová skříň | 2,0–3,5 mm | Montážní tuhost, přenos tepla a přídavek na obrábění |
| Nosná součást | 2,5–5,0 mm | Mechanické zatížení, únava, vnitřní pórovitost a bezpečnostní faktor |
| Specializovaný tenkostěnný komponent | 0,5–1,0 mm | Pokročilý design matrice, krátká dráha toku a stabilní řízení procesu |
| Struktura žeber | Přibližně 40 %–60 % hlavní stěny | Vyhýbejte se místním horkým místům, značkám propadů a těžkým křižovatkám |
Na jednotných stěnách záleží více než na nadměrné tloušťce
Jednotná stěna umožňuje roztavené slitině plnit a chladit předvídatelnou rychlostí. Náhlé změny z tenkých na tlusté části mohou vytvořit horká místa, smrštění, vnitřní dutiny a viditelné povrchové prohlubně.
Zvětšení celé tloušťky stěny není vždy nejlepší metodou pro zlepšení tuhosti. Dobře umístěná žebra, zakřivené přechody a podepřené výstupky mohou zajistit tuhost a zároveň udržet součást lehčí.
Použijte postupné přechody
Vyhněte se prudkým krokům mezi různými částmi stěny.
Přidejte vhodné poloměry
Zaoblené rohy zlepšují tok kovu a snižují koncentraci napětí.
Kontrolní průsečíky žeber
Několik silných žeber setkávajících se v jednom bodě může vytvořit místní horkou zónu.
Duté těžké šéfy
Drážkovaný výstupek může snížit hromadění materiálu a riziko smrštění.
04
Jak hliníková odlévací forma ovlivňuje kvalitu dílu
Inženýrství forem určuje, jak kov vstupuje, plní, ochlazuje a opouští dutinu.
Hliníková licí forma je obvykle vyrobena z tepelně odolné nástrojové oceli spíše než z hliníku. Musí odolávat opakovaným tepelným cyklům, erozi roztaveného kovu, vysoké upínací síle a neustálému mechanickému pohybu.
Forma může obsahovat pevné a pohyblivé poloviny, dutinové vložky, jádrové kolíky, jezdce, vyhazovací kolíky, chladicí vedení, žlaby, šoupátka, přepady a průduchy. Každá oblast ovlivňuje výslednou kvalitu odlitku.
Poloha brány
Řídí směr plnění, rychlost kovu a místní turbulenci.
Design ventilace a přepadu
Umožňuje vytlačený vzduch a kontaminovaná kovová čela opustit hlavní dutinu.
Rozložení chlazení
Vyrovnává tuhnutí a pomáhá snižovat zkreslení a kolísání cyklu.
Rozvržení vysunutí
Podporuje stabilní odstraňování dílů bez praskání, ohýbání nebo viditelného poškození.
05
Je tlakově litý hliník bezpečný?
Bezpečnost výrobku musí být hodnocena podle materiálového složení, zamýšleného použití, stavu povrchu a provozního prostředí.
Je tlakově litý hliník bezpečný pro průmyslové výrobky?
U strojů, automobilových dílů, elektrických krytů a součástí zařízení závisí odpověď na otázku „je bezpečný tlakově litý hliník“ na technickém ověření. Složení slitiny, vady odlitku, mechanické zatížení, teplota, vystavení korozi a únavové vlastnosti musí odpovídat aplikaci.
Tlaková pouzdra mohou vyžadovat testování těsnosti a kontrolu vnitřních vad. Konstrukční části mohou vyžadovat ověření v tahu, tvrdosti, únavě nebo nárazu. Elektrické skříně mohou také vyžadovat kontroly uzemnění, izolace a tepelného výkonu.
Je tlakově litý hliník toxický?
Na otázku „je toxický tlakově litý hliník“ by neměl odpovídat pouze název materiálu. Hotová, poddajná, tlakově litá hliníková součást se liší od vzdušného hliníkového prachu, tavných výparů nebo kontaminované recyklované slitiny.
Během broušení, leštění nebo obrábění by mělo být použito vhodné větrání a kontrola prachu. U produktů přicházejících do styku s potravinami vyžaduje složení slitiny, povlak a limity pro omezené látky dodatečné ověření.
FOOD-KONTAKTNÍ APLIKACE
Je tlakově lité hliníkové nádobí bezpečné?
Odpověď na otázku „je tlakově lité hliníkové nádobí bezpečné“ závisí na tom, zda nádobí používá kontrolované suroviny, vhodnou slitinu pro styk s potravinami, vyhovující povrchové úpravy a kvalifikovaný výrobní proces.
Co zkontrolovat
- Dokumentované složení hliníkové slitiny
- Shoda nátěrů pro styk s potravinami
- Stabilní přilnavost povlaku
- Žádné viditelné praskliny nebo výrazná pórovitost
- Jasné pokyny ke zdroji tepla a teplotě
- Kontrolované limity pro olovo, kadmium a další omezené látky
Doporučené postupy použití
- Vyhněte se dlouhodobému zahřívání naprázdno
- Na lakované povrchy nepoužívejte ostré nástroje
- Vyměňte nádobí s značně poškozeným povlakem
- Dodržujte specifikované požadavky na zdroj tepla
- Čistěte metodami vhodnými pro povrchovou úpravu
- Nepoužívejte viditelně zkorodované nebo zdeformované nádobí
06
Běžné vady tlakově litého hliníku a jejich příčiny
Identifikace defektů je užitečnější, když je spojena s tokem kovu, zachyceným plynem, tuhnutím a stavem formy.
Pórovitost plynu
Možné příčiny: turbulentní proudění, nedostatečné odvětrávání, nadměrné množství maziva nebo zachycený vzduch v dutině.
Ovládání zaměření: rychlost brány, asistence podtlaku, umístění přetečení a ovládání spreje.
Smršťovací pórovitost
Možné příčiny: místní těžké sekce, špatná rovnováha chlazení nebo nedostatečný přenos tlaku.
Ovládání zaměření: jednotné stěny, lokální chlazení, přepracování žeber a zlepšené podmínky podávání.
Cold Shut
Možné příčiny: nízká teplota kovu, pomalé plnění nebo dvě kovová čela, která se setkávají po částečném ztuhnutí.
Ovládání zaměření: profil výstřelu, teplota formy, konstrukce uzávěru a redukce průtokové dráhy.
Neúplná výplň
Možné příčiny: příliš tenké sekce, dlouhá průtoková vzdálenost, špatné odvětrání nebo nedostatečná vstřikovací energie.
Ovládání zaměření: konstrukce stěny, umístění vtoku, parametry injektáže a tlak v dutině.
Zkreslení
Možné příčiny: nerovnoměrné chlazení, předčasné vyhazování, slabá geometrie nebo nevyvážená síla vyhazovače.
Ovládání zaměření: vyvážení chlazení, časování vyhazování, konstrukční žebra a design přípravku.
Povrchové puchýře
Možné příčiny: zachycený plyn expandující během zahřívání, potahování nebo následného zpracování.
Ovládání zaměření: vakuové lití, redukci plynu a vhodnou konečnou teplotu.
07

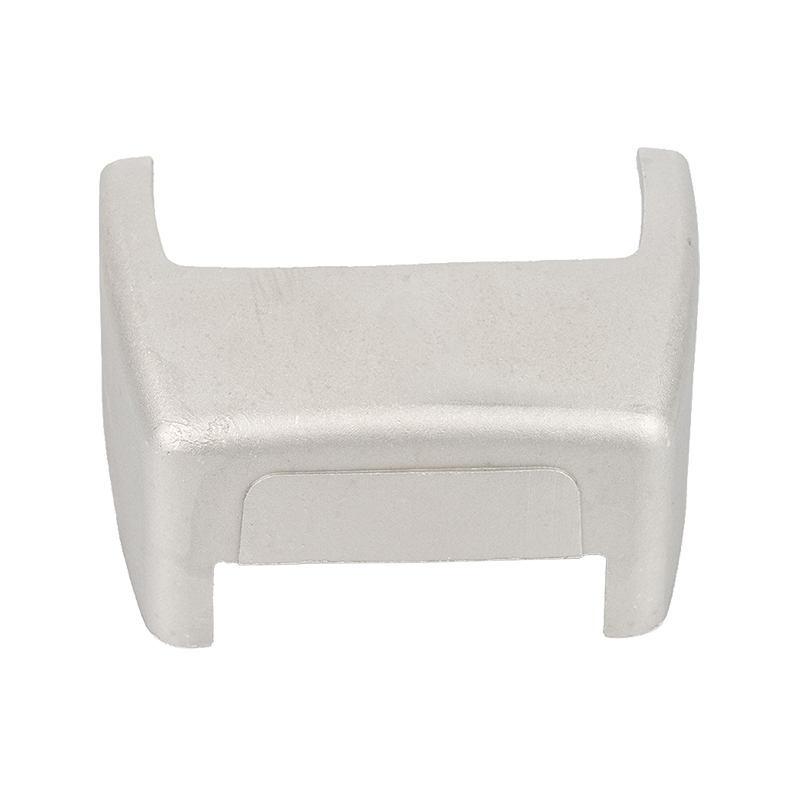

Produkty běžně vyráběné z tlakově litého hliníku
Proces podporuje produkty, které vyžadují integrovanou geometrii, přenos tepla, odolnost proti korozi a opakovatelnou výrobu.

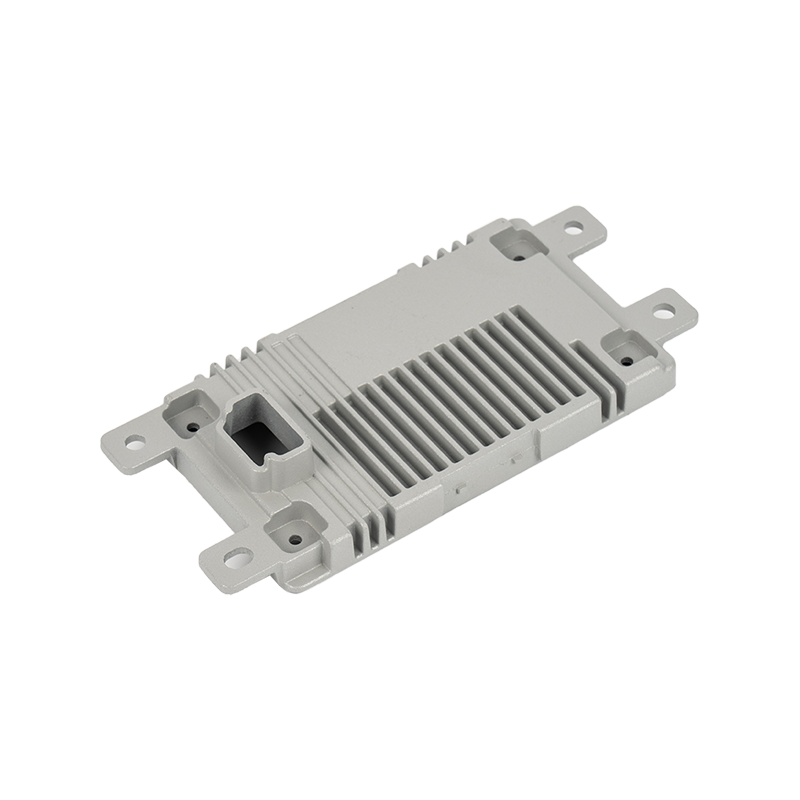

Elektronické skříně
Ovládací skříně, komunikační kryty, kryty měničů a kryty napájecích zařízení mohou kombinovat funkce ochrany, montáže a odvodu tepla.
Skříně motorů a čerpadel
Integrovaná sedla ložisek, chladicí žebra, upevňovací body a konstrukce kabelových vstupů snižují samostatné výrobní operace.
Komponenty osvětlení
Tělesa lamp a chladiče těží z hliníkové tepelné vodivosti, odolnosti proti korozi a flexibilní povrchové úpravy.
Automobilové komponenty
Držáky, kryty, skříně převodovek, konstrukční podpěry a skříně elektronického ovládání používají lehké konstrukce z tlakově litého hliníku.
Části průmyslového zařízení
Ochranné kryty, tělesa ventilů, pouzdra přístrojů a držáky strojů lze vyrábět s konzistentní montážní geometrií.
Těla nádobí
Struktury nádobí s tlustým dnem mohou účinně distribuovat teplo, pokud jsou použity vhodné slitiny a povlaky pro styk s potravinami.
08
Jak hodnotit výrobce hliníkových odlitků
Výrobní kapacita by měla být přezkoumána prostřednictvím technické podpory, řízení procesu, kontrolních zdrojů a projektové dokumentace.
Inženýrské schopnosti před obráběním
Schopný výrobce hliníkových tlakových odlitků by měl před stavbou formy zkontrolovat dělicí čáry, úhly úkosu, přechody stěn, tloušťku žeber, konstrukci nálitku, přídavek na obrábění, umístění vyhazovače a viditelné povrchy.
Simulace proudění formy může pomoci předvídat plnicí cesty, oblasti zachyceného vzduchu, tlakové ztráty, horká místa a potenciální svarové linie. Včasná úprava návrhu je obvykle efektivnější než úprava hotové výrobní formy.
| Oblast schopností | Informace k potvrzení |
|---|---|
| Zařízení pro tlakové lití | Tonáž stroje, kapacita výstřelu a dostupný vakuový systém |
| Materiál Control | Druhy slitin, spektrální testování a sledovatelnost šarží |
| Nástroje | Design, výroba, údržba a náhradní vložky |
| Obrábění | CNC kapacita, kontrola dat a kontrola obrábění |
| Povrchová úprava | Tryskání, práškové lakování, lakování a konverzní lakování |
| Kontrola kvality | CMM, rentgen, zkouška těsnosti, tvrdost a mechanické zkoušky |
| Dokumentace | Materiál reports, dimensional reports and process records |
Rozměrová kontrola Kritické rozměry, rovinnost, pozice otvorů a vztažné body obrábění
Kontrola vnitřních vad Rentgenová nebo řezová analýza pro komponenty citlivé na porozitu
Testování těsnosti Pokles tlaku nebo jiné metody pro utěsněná pouzdra a součásti kapalin
Ověření materiálu Spektrální analýza, kontroly tvrdosti a sledovatelné šarže slitin
09
Informace potřebné pro kontrolu přesného lití
Kompletní technické informace umožňují, aby byl proces odlévání, struktura nástrojů a sekundární operace vyhodnoceny společně.
01
3D model a 2D kreslení
Poskytněte kompletní geometrii, tolerance, vztažný systém, závity, oblasti obrábění a požadavky na kontrolu.
02
Požadavek na materiál
Specifikujte preferovanou hliníkovou slitinu nebo požadovanou pevnost, odolnost proti korozi a tepelné vlastnosti.
03
Podmínky aplikace
Zahrnuje provozní teplotu, mechanické zatížení, požadavek na těsnění, chemickou expozici a provozní prostředí.
04
Požadavek na povrch
Identifikujte viditelné povrchy, barvu, strukturu, tloušťku povlaku, úroveň koroze a oblasti, které musí zůstat nenatřené.
05
Inspekční standard
Definujte kritické rozměry, meze pórovitosti, míru netěsnosti, mechanické testy a požadované kontrolní zprávy.
06
Výrobní množství
Odhadované množství ovlivňuje výběr dutiny, konstrukci nástrojů, úroveň automatizace a plánování výroby.
ČASTO KLADENÉ OTÁZKY
Technické dotazy k tlakovému lití hliníku
Jaký je rozdíl mezi tlakově litým hliníkem a obráběným hliníkem?
Hliník litý pod tlakem se vyrábí vstřikováním roztavené slitiny do kovové formy. Obrobený hliník je řezán z desky, sochoru nebo vytlačováním. Tlakové lití je efektivní pro komplexní integrovanou geometrii, zatímco obrábění poskytuje vysokou přesnost u maloobjemových nebo pevných součástí.
Lze díly z tlakově litého hliníku obrábět CNC?
Ano. Ložisková sedla, těsnicí plochy, závitové otvory, přesné vrtání a montážní vztažné body jsou často obrobeny po odlití. Přídavek na obrábění by měl být definován před navržením hliníkové licí formy.
Může tlakové lití hliníku vytvořit vodotěsná pouzdra?
Může vyrábět utěsněná pouzdra, pokud jsou správně koordinovány požadavky na konstrukci stěn, kontrolu poréznosti, obrábění, těsnicí povrchy, těsnění a požadavky na testování těsnosti. Samotné lití automaticky nezaručuje voděodolnost.
Lze tlakově litý hliník svařovat?
Svařování je možné pro některé slitiny a podmínky odlévání, ale poréznost plynu může ovlivnit kvalitu svaru. Požadavky na svařování by měly být identifikovány včas, aby bylo možné vyhodnotit slitinu a proces odlévání.
Proč jsou vyžadovány úhly úkosu?
Úhly úkosu snižují tření mezi ztuhlým odlitkem a povrchem formy. Zlepšují stabilitu vyhazování a snižují stopy vlečení, lepení a deformaci součástí.
Proč je třeba se vyhýbat tlustým řezům?
Silné oblasti se ochlazují pomaleji než okolní stěny. Mohou vytvářet smršťovací poréznost, povrchové propady a rozměrovou nestabilitu. Jádrové struktury a žebra jsou často účinnější než pevná hmota.
