Co je odlévání hliníku? Kompletní průvodce hliníkovými odlitky

Odlévání hliníku je výrobní proces, při kterém se roztavený hliník nalévá nebo vstřikuje do formy za účelem výroby tvarového dílu. Po ochlazení a ztuhnutí je součást vyjmuta z formy, výsledkem je součást, která přesně odpovídá požadované geometrii. Je to jedna z nejrozšířenějších metod tváření kovů na světě více než 20 % veškerého hliníku používaného na celém světě v aplikacích od bloků automobilových motorů až po pouzdra spotřební elektroniky.

Hlavní přitažlivost hliníkového odlitku spočívá v jeho kombinaci lehkých vlastností, vysokého poměru pevnosti k hmotnosti, odolnosti proti korozi a vynikající tepelné vodivosti. Nízký bod tání hliníku (~660 °C ve srovnání s ocelí ~1 370 °C) také činí jeho zpracování energeticky účinným a snižuje výrobní náklady ve velkoobjemových výrobních prostředích.

Jak funguje proces odlévání hliníku

Zatímco různé metody odlévání se liší nástroji a technikou, základní proces se řídí konzistentním sledem kroků:

1. Příprava formy: Forma nebo matrice se vyčistí, předehřeje a potáhne se separačním prostředkem, aby se zabránilo slepování.
2. Tání: Ingoty z hliníkové slitiny se taví v peci, typicky při teplotách mezi 700 °C a 750 °C.
3. Nalévání nebo vstřikování: Roztavený kov se zavádí do dutiny formy buď gravitací nebo pod tlakem v závislosti na použité metodě.
4. Tuhnutí: Hliník uvnitř formy chladne a tuhne. Doba chlazení se pohybuje od sekund (tlakové lití) do minut (lití do písku) v závislosti na velikosti součásti a metodě.
5. Vyhození a ořez: Ztuhlá část se odstraní a přebytečný materiál (závěs, vrata, nálitky) se ořízne.
6. Následné zpracování: Díly mohou projít tepelným zpracováním, obráběním, povrchovou úpravou nebo kontrolou kvality.

Celý cyklus pro vysokotlaký tlakově litý díl lze dokončit v pod 60 sekund pro malé součásti, díky čemuž je hliníkový odlitek velmi vhodný pro prostředí hromadné výroby.

Hlavní typy hliníkových odlitků

Ne všechny procesy odlévání hliníku jsou stejné. Každá metoda má odlišné výhody, nákladové profily a ideální případy použití. Pět nejběžnějších typů je:

1. Tlakové lití

Roztavený hliník je vstřikován do tvrzené ocelové matrice pod tlakem 1 500 až 25 000 psi . Tato metoda poskytuje vynikající rozměrovou přesnost a hladké povrchové úpravy. Je ideální pro velkosériovou výrobu složitých tenkostěnných dílů. Typické aplikace zahrnují převodové skříně, držáky a elektronické skříně. Náklady na nástroje jsou vysoké – nástroje mohou stát 10 000 až 100 000 USD — ale jednotkové náklady v měřítku prudce klesají.

2. Odlévání do písku

Vzor je zabalen do písku, aby se vytvořila dutina formy. Roztavený hliník se nalévá samospádem. Odlévání do písku podporuje velmi velké díly a složité vnitřní geometrie prostřednictvím jader. Je to nejflexibilnější metoda, ale vytváří drsnější povrchové úpravy a vyžaduje více dodatečného obrábění. Náklady na nástroje jsou často nízké pod 1 000 $ pro jednoduché vzory. Je široce používán pro bloky motorů, skříně čerpadel a prototypy.

3. Trvalé lití do formy (gravitační lití pod tlakem)

Roztavený hliník se nalévá do znovupoužitelných kovových forem gravitací nebo nízkým tlakem. Tato metoda dosahuje lepších mechanických vlastností než lití do písku díky rychlejší rychlosti tuhnutí, což má za následek jemnější strukturu zrna. Plísně vydrží 10 000 až 100 000 cyklů . Mezi běžné aplikace patří hlavy válců, kola a konstrukční součásti automobilů.

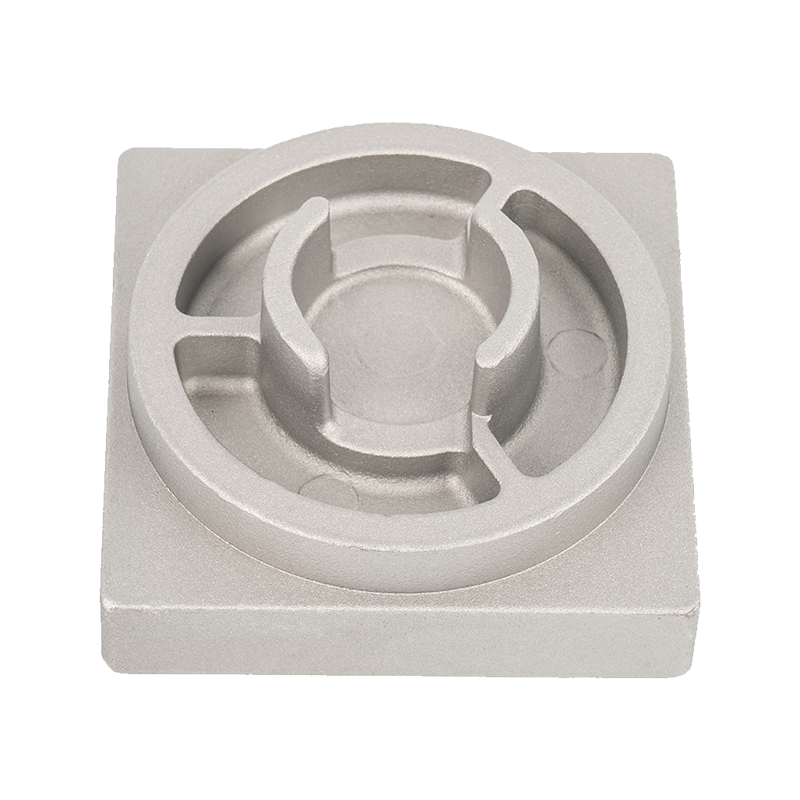

4. Investiční lití (odlévání ztraceného vosku)

Voskový vzor je potažen keramickou kaší, vytvrzen a poté je vosk roztaven. Roztavený hliník vyplňuje keramickou formu. Tento proces poskytuje nejvyšší rozměrovou přesnost a je schopen reprodukovat velmi jemné detaily. Běžně se používá v letectví, zdravotnická zařízení a obranné komponenty kde tolerance mohou být až ±0,1 mm. Je pomalejší a dražší na jednotku než lití pod tlakem.

5. Nízkotlaké lití pod tlakem (LPDC)

Roztavený hliník je tlačen nahoru do formy pomocí nízkého tlaku plynu (typicky 0,1 až 1,0 bar ). Řízené plnění snižuje turbulence a pórovitost a zlepšuje mechanickou integritu. LPDC je preferovanou metodou automobilová hliníková kola a konstrukční prvky, kde je rozhodující jak kvalita, tak objem výroby.

Běžné hliníkové slitiny používané při odlévání

Volba hliníkové slitiny přímo ovlivňuje mechanické vlastnosti, slévatelnost, odolnost proti korozi a obrobitelnost. Mezi nejčastěji používané slévárenské slitiny patří:

• A380: Nejoblíbenější slitina pro tlakové lití. Nabízí dobrou tekutost, tlakovou těsnost a odolnost proti praskání za tepla. Používá se v automobilových součástech a spotřebních výrobcích.
• A356: Vynikající pevnost a odolnost proti korozi po tepelném zpracování. Běžné v leteckých a automobilových konstrukčních částech.
• A413: Velmi vysoká tekutost a tlaková těsnost. Preferováno pro hydraulické válce a složité tenkostěnné odlitky.
• 535 (Almag 35): Vysoká odolnost proti korozi a vynikající obrobitelnost. Používá se v námořních a potravinářských zařízeních.
• B390: Vysoká tvrdost a odolnost proti opotřebení. Vhodné pro bloky motorů a vložky válců vyžadující odolnost proti oděru.

Obsah křemíku je klíčovou proměnnou u slévárenských slitin – slitiny s 5–13 % křemíku poskytují nejlepší slévatelnost zlepšením tekutosti a snížením poréznosti smršťování během tuhnutí.

K čemu se používají hliníkové odlitky?

Hliníkové odlitky se objevují prakticky ve všech hlavních výrobních odvětvích. Jejich aplikace odrážejí všestrannost materiálu a přesnost dosažitelnou pomocí procesů odlévání:

Automobilový průmysl

Automobilový sektor je největším spotřebitelem hliníkových odlitků, představuje cca 75 % celkové výroby hliníkových odlitků v Severní Americe . Mezi klíčové díly patří bloky motoru, hlavy válců, skříně převodovky, klouby zavěšení kol, brzdové třmeny a kola. Požadavek na odlehčení vozidel – řízený spotřebou paliva a požadavky na dojezd EV – tento požadavek dále urychluje.

Letectví a obrana

Letecké aplikace vyžadují vysoký poměr pevnosti k hmotnosti a úzké rozměrové tolerance. Investice a lití do písku se používají k výrobě skříní turbín, konstrukčních držáků draků letadel, krytů avioniky a součástí palivového systému. Hliníkové odlitky zde musí splňovat přísné certifikace jako např AMS (specifikace leteckého materiálu) .

Elektronika a telekomunikace

Pouzdra z tlakově litého hliníku se široce používají v chladičích, rámech LED světel, krytech základnových stanic telekomunikací a šasi notebooků. Hliníkové tepelná vodivost ~155 W/m·K Díky tomu je vysoce účinný při odvádění tepla z elektronických součástek.

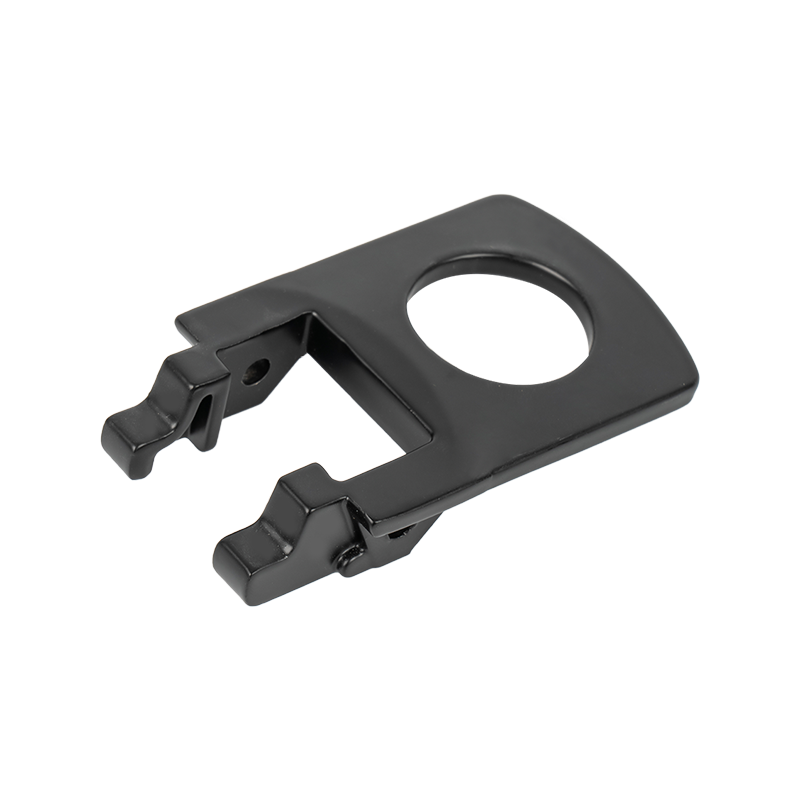

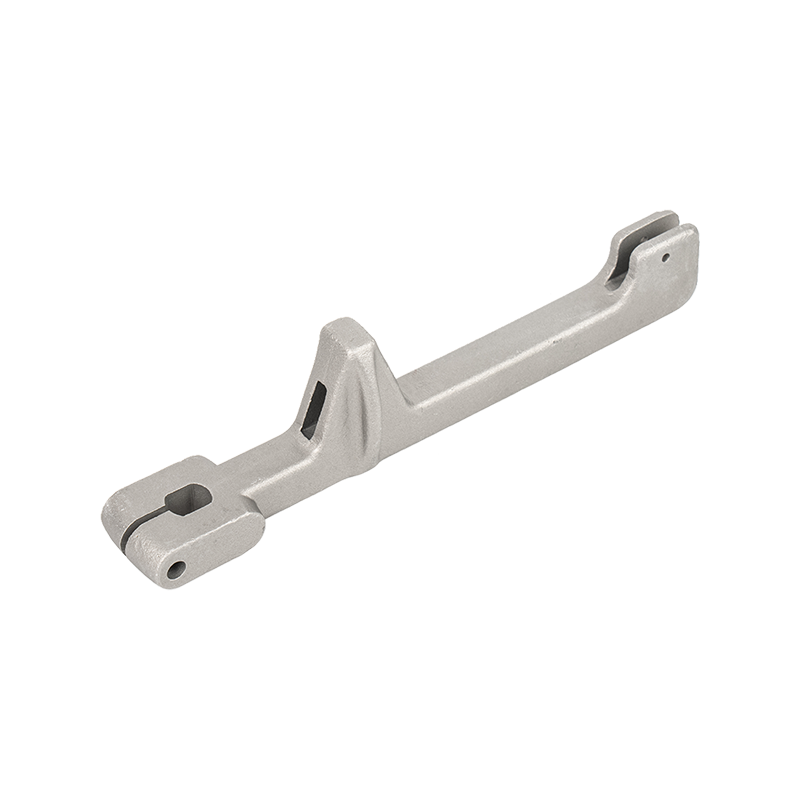

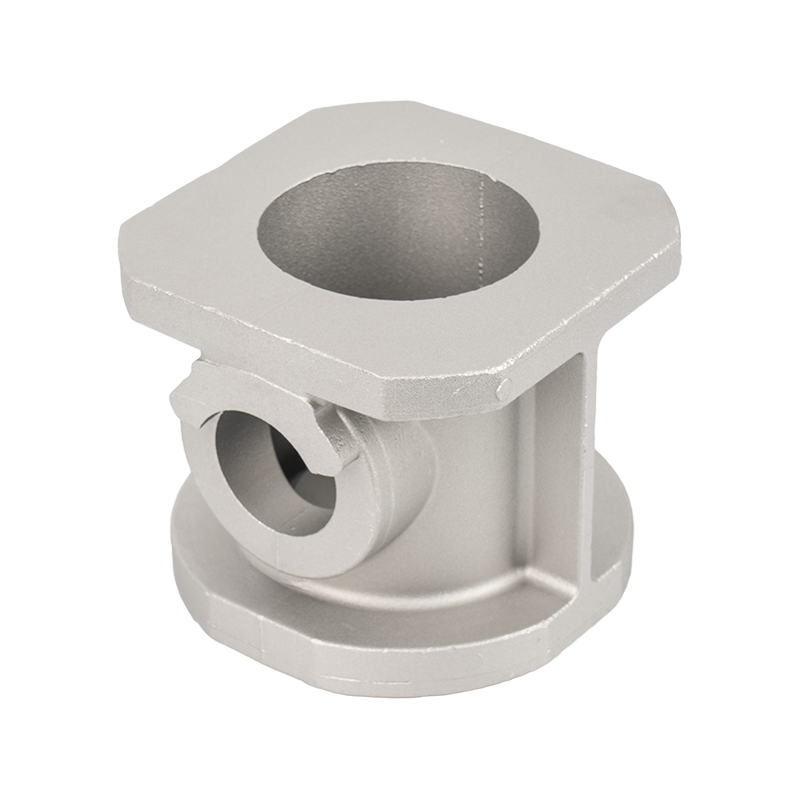

Průmyslové stroje a čerpadla

Tělesa čerpadel, tělesa ventilů, součásti kompresorů a skříně převodovek jsou běžně vyráběny z hliníkových odlitků. Odolnost slitin jako 535 proti korozi výrazně prodlužuje životnost zařízení pro manipulaci s kapalinami, zejména v mořském nebo chemickém prostředí.

Spotřební zboží a elektrické nářadí

Od krytů elektrického nářadí až po kuchyňské spotřebiče a zahradní vybavení, hliníkové tlakové odlitky poskytují odolné, lehké kryty při nízkých jednotkových nákladech. Schopnost integrovat složité prvky – žebra, výstupky, závity – přímo do odlitku snižuje montážní kroky a celkové náklady na komponenty.

Klíčové výhody odlévání hliníku

Odlévání hliníku nabízí výraznou kombinaci vlastností, které se ve stejné šíři aplikací může vyrovnat jen málo výrobních procesů:

• lehký: Hliník je přibližně jedna třetina hustoty oceli (2,7 g/cm³ vs. 7,85 g/cm³), což výrazně snižuje hmotnost dílů a vozidla.
• Flexibilita designu: Komplexní geometrie, tenké stěny (u tlakového lití pouhých 0,5 mm) a integrované prvky jsou dosažitelné v jediném odlévacím kroku.
• Odolnost proti korozi: Hliník přirozeně tvoří ochrannou vrstvu oxidu, díky čemuž jsou odlévané díly vhodné do drsného prostředí bez dodatečného povlaku.
• Vysoká tepelná a elektrická vodivost: Umožňuje efektivní řízení tepla a vodivost v elektronických a elektrických aplikacích.
• Recyklovatelnost: Hliník je 100% recyklovatelné bez ztráty vlastností a recyklace vyžaduje jen asi 5 % energie potřebné k výrobě primárního hliníku – hlavní výhoda udržitelnosti.
• Efektivita nákladů v měřítku: Zejména vysokotlaké lití pod tlakem nabízí velmi nízké jednotkové náklady u velkých výrobních sérií, což z něj často činí nejekonomičtější možnost pro složité díly nad 50 000 jednotek za rok.

Omezení a výzvy k pochopení

Žádný výrobní proces není bez kompromisů. Kupující a inženýři by si měli být vědomi následujících praktických omezení:

• Pórovitost: Plynová a smršťovací pórovitost jsou nejčastější vady hliníkových odlitků. Obzvláště náchylné je lití pod vysokým tlakem. Vakuové lití pod tlakem a správný design odvětrávání to pomáhají zmírnit.
• Vysoké náklady na nástroje pro tlakové lití: Ocelové matrice pro HPDC vyžadují značné počáteční investice, což je pro malosériovou výrobu (obvykle méně než 5 000–10 000 dílů) neekonomické.
• Omezená svařitelnost: Mnoho licích slitin má omezenou svařitelnost kvůli poréznosti a složení slitiny. A356-T6 je jednou z možností šetrnějších ke svařování.
• Nižší pevnost v porovnání s ocelí: Dokonce i vysoce pevné hliníkové odlitky obvykle dosahují pevnosti v tahu 200–350 MPa , hluboko pod řadou konstrukčních ocelí. To omezuje použití v aplikacích s nejvyšším zatížením.
• Potřebné úhly ponoru: Díly musí být navrženy s úhly úkosu (obvykle 1°–3°), aby bylo možné vyjmout z formy, což omezuje určité geometrie.

Jak vybrat správnou metodu lití hliníku

Výběr vhodného procesu odlévání vyžaduje vyvážení více faktorů. Jako praktický průvodce použijte následující rozhodovací kritéria:

• Objem: U sérií nad 10 000 jednotek nabízí tlakové lití obvykle nejlepší cenu za díl. Odlévání do písku je hospodárnější pod 1 000 jednotek.
• Velikost a hmotnost dílu: Pískové lití zvládne velmi velké díly (stovky kilogramů), které se nevejdou do tlakového licího stroje. Tlakové lití je nejlepší pro díly do ~25 kg.
• Požadavky na mechanické vlastnosti: Je-li pro pevnost požadováno tepelné zpracování T6, je upřednostňována stálá forma nebo vytavitelné lití se slitinou A356 před HPDC, která je náchylná k poréznosti, která zhoršuje odezvu na tepelné zpracování.
• Rozměrová tolerance: HPDC dosahuje tolerancí ±0,1–0,2 mm; lití do písku je typicky ±0,5–1,0 mm nebo širší v závislosti na kvalitě vzoru.
• Dodací lhůta a prototypování: Odlévání do písku a vytavitelné lití podporuje rychlejší iterace prototypů bez drahých nástrojů. K dalšímu zkrácení dodacích lhůt prototypů se nyní používají 3D tištěné pískové formy dny spíše než týdny .

Normy kvality a kontrola hliníkových odlitků

Zajištění kvality je při odlévání hliníku zásadní, zejména u komponentů kritických pro bezpečnost v automobilovém a leteckém průmyslu. Mezi standardní metody kontroly patří:

• Rentgenové a CT vyšetření: Nedestruktivní testování vnitřní pórovitosti, dutin ve smrštění a vměstků. Běžné v leteckých a automobilových konstrukčních částech.
• Souřadnicový měřicí stroj (CMM): Ověřuje rozměrovou přesnost vůči specifikacím CAD s tolerancí až ±0,01 mm.
• Kontrola penetrace barviva a fluorescence: Detekuje praskliny a nespojitosti narušující povrch.
• Zkoušky tahu a tvrdosti: Ověřuje, že mechanické vlastnosti splňují specifikace slitiny a tepelného zpracování.
• Spektrometrická analýza: Potvrzuje, že složení slitiny splňuje požadované specifikace, jako je ASTM B85 pro hliníkové tlakové odlitky.

Renomovaní dodavatelé hliníkových odlitků působí pod IATF 16949 (automobilový management kvality) popř AS9100 certifikace (řízení kvality v leteckém průmyslu), zajišťující systematickou kontrolu procesu a sledovatelnost od surovin až po hotový díl
