Co je to redukční ventil a jak to funguje?
Redukční ventil (PRV) dělá jednu práci: vyžaduje proměnný, často vysoký vstupní tlak a dodává stálý nižší výstupní tlak bez ohledu na to, co se děje proti proudu. Když se výstupní tlak odkloní od nastavené hodnoty, zřídka potřebujete nový ventil. Ve většině případů jej jednoduše resetujete. Seřizovací šroub nahoře mění předpětí pružiny a tato jediná mechanická změna řídí tlak, který ventil drží.
Díky pochopení toho, co se děje uvnitř, je nastavení bezpečnější a přesnější. Tlak proti proudu je tlak vstupující do ventilu. Tlak po proudu je tlak, který z něj odchází, což je to, co vaše instalace, nástroje nebo výrobní zařízení skutečně zažívají. Uvnitř těla ventilu tlačí seřizovací šroub na pružinu. Pružina tlačí na sestavu membrány a dříku a dřík reguluje, jak daleko se otevře sedlo ventilu. Když tlak ve směru proudění odpovídá předpětí pružiny, ventil drží svou polohu. Když tlak po proudu klesne, pružina tlačí vřeteno do otevřeného stavu, aby umožnilo větší průtok. Když tlak po proudu stoupne, kapalina se tlačí zpět a ventil se mírně uzavře.
Proto na směru otáčení záleží. Otáčením seřizovacího šroubu ve směru hodinových ručiček se pružina dále stlačuje a zvyšuje se výstupní tlak. Otočením proti směru hodinových ručiček uvolníte pružinu a snížíte výstupní tlak. Celý postup je postaven na tomto jednoduchém pravidle.
Nástroje, které potřebujete, než začnete
Než se dotknete ventilu, shromážděte správné nástroje. Použití hasáku na pouzdro nebo přeskočení tlakoměru může změnit pětiminutové seřizování v opravu netěsnosti.
| Nástroj | Účel |
|---|---|
| Nastavitelný klíč nebo srpkový klíč | Povolení a utažení pojistné matice bez poškrábání povrchu pouzdra. |
| Plochý nebo křížový šroubovák | Otočením seřizovacího šroubu na ventilech, které místo šestihranné hlavy používají štěrbinu pro šroubovák. |
| Tlakoměr | Měření výstupního tlaku před, během a po seřízení. Vyžaduje se pro přesné výsledky. |
| Kbelík a suchý hadr | Zachycování malých netěsností z testovacího portu a čištění pracovního prostoru. |
| Pracovní rukavice | Ochrana před horkými povrchy, ostrými hranami a systémovou kapalinou. |
| Průmyslové doplňky: měrka specifická pro média, páska na těsnění závitů | Kontrola nastaveného tlaku ve vzduchových, hydraulických nebo parních systémech a opětovné utěsnění připojovacích závitů. |
Pro průmyslové systémy použijte měřidlo, které odpovídá médiu. Tlakoměr vody neposkytuje spolehlivé údaje na potrubí stlačeného vzduchu a totéž platí pro hydraulický olej a páru.
Krok za krokem: Jak nastavit redukční ventil
Standardní postup má pět kroků. Každý krok obsahuje, co dělat a proč na tom záleží.
Krok 1: Najděte PRV
V obytném systému se PRV běžně instaluje hned za hlavní uzavírací ventil, blízko vodoměru nebo tam, kde do domu ústí přípojka. Hledejte kovové tělo ve tvaru zvonu nebo kopule s nastavovacím šroubem a pojistnou maticí nahoře. Do pouzdra je obvykle zalita šipka směru proudění. V průmyslových systémech je PRV typicky součástí jednotky FRL na potrubí stlačeného vzduchu, na výstupu z hydraulické energetické jednotky nebo na vstupu parního distribučního potrubí.
Krok 2: Změřte aktuální tlak
Připojte tlakoměr k nejbližšímu hadicovému podstavci, testovacímu portu nebo vypouštěcímu ventilu. Ujistěte se, že v tuto chvíli nepoužíváte vodu ani vzduch. Než cokoliv změníte, zaznamenejte si statický tlak. Pokud je naměřená hodnota již v přijatelném rozsahu, ventil nemusí vůbec vyžadovat seřízení. U průmyslových linek ověřte, že rozsah měřidla pokrývá alespoň 1,5násobek očekávaného nastaveného tlaku, aby nedošlo k přetlakování měřidla.
Krok 3: Povolte pojistnou matici a otočte seřizovacím šroubem
Pomocí nastavitelného klíče povolte pojistnou matici. Nemusíte jej odstraňovat, pouze jej uvolněte, aby se nastavovací šroub mohl otáčet. Poté šroubem otáčejte po malých krocích. Ve směru hodinových ručiček se výstupní tlak zvyšuje; proti směru hodinových ručiček jej snižuje. Čtvrt otáčky, zhruba 90 stupňů, je bezpečný startovací interval pro většinu ventilů mezi 20 a 120 psi.
Neotáčejte šroub jedním velkým pohybem. Náhlá změna předpětí pružiny nutí membránu rychle se vyvážit, což může způsobit překmitnutí tlaku, vodní ráz nebo poškození sedla. Pomalé a malé je vždy lepší. Pocit šroubu také něco říká o ventilu. Čisté, hladké otáčení ukazuje na dobře opracované pouzdro; drsná nebo vázající nit často ukazuje na nekvalitní tělo. A přesně opracované tělo PRV s jemným zakončením závitu poskytuje předvídatelnou a opakovatelnou zpětnou vazbu s každou čtvrt otáčkou.
Krok 4: Znovu zkontrolujte tlak a dolaďte
Po každém nastavení počkejte 15 až 30 sekund, než se systém stabilizuje, a poté znovu odečtěte měřidlo. Opakujte čtvrtotáčkovou metodu, dokud tlak po proudu nedosáhne vašeho cíle. Pro obytné vodní systémy je běžný pracovní rozsah 40 až 60 psi a nastavená hodnota by neměla překročit 70 až 75 psi. U průmyslových systémů se řiďte návrhovým tlakem navazujícího zařízení, nikoli obecným číslem.
Krok 5: Utáhněte pojistnou matici a znovu ověřte
Jedním klíčem přidržte seřizovací šroub na místě a druhým klíčem utáhněte pojistnou matici. Tím se zabrání otáčení šroubu, když jej zamykáte. Jakmile je pojistná matice utažena, proveďte poslední odečtení tlaku, ideálně s běžícím průtokem, abyste potvrdili udržení nastavené hodnoty. Zkontrolujte kolem těla ventilu, testovacího portu a spojů, zda nedochází k úniku.
Jak nastavit bez manometru
Pokud není k dispozici žádné měřidlo, stále můžete provést hrubé nastavení, ale považujte to za dočasné. Otočte šroubem o čtvrt otáčky ve směru hodinových ručiček a otevřete kohoutek nebo otevřete výstupní ventil. Pokud se průtok znatelně ztíží nebo stříkání bude agresivnější, tlak se zvýší. Otáčejte proti směru hodinových ručiček a proud se zmírní. U systémů se stlačeným vzduchem sledujte rychlost ovládání válce nebo dobu plnění zásobníku. Rychlejší aktivace znamená vyšší tlak.
Tato metoda vám řekne pouze směr změny, nikoli skutečnou hodnotu. Nainstalujte měřidlo co nejdříve a správně zkalibrujte požadovanou hodnotu.
Jak zjistit, zda vaše PRV potřebuje úpravu (běžné příznaky)
Několik znaků ukazuje na problém s tlakem, než se vůbec dotknete klíče.
- Vodní ráz nebo bouchání trubek po zavření kohoutku, což obvykle znamená, že výstupní tlak je nastaven příliš vysoko a zpětné ventily nebo kohoutky se zavírají.
- Voda, která agresivně stříká z kohoutků, nebo sprcha, která působí příliš silně.
- Teplotní a tlakový pojistný ventil ohřívače vody, který pravidelně vypouští vodu, což je varování, že přívodní tlak překračuje bezpečný rozsah.
- Opakující se netěsnosti na hadicích pračky, těsnění kohoutků nebo vstupních přípojkách spotřebiče.
- Slabý rozstřik ze sprchy, dlouhé doby plnění nádrží nebo zařízení s nedostatečným výkonem, což ukazuje na příliš nízký tlak.
- Pomalé ovládání válce nebo malá síla z pohonů v systémech se stlačeným vzduchem a hydraulických systémech.
Pokud ventil fungoval správně po celá léta a pak se posunul, máte podezření na únavu pružiny, znečištěné sedlo nebo posun vstupního tlaku. Úprava je první nápravou, ale ne vždy to je konečná oprava.
Odstraňování problémů: Co když se tlak nezmění?
Povolili jste pojistnou matici, otočili šroubem a měřidlo se nepohnulo. Než se domníváte, že je ventil poškozený, zkontrolujte tyto příčiny v pořadí.
- Pojistná matice není zcela uvolněna. Matice může stále upnout závity šroubu a zabránit otáčení. Uvolněte jej, dokud se nebude volně otáčet.
- Seřizovací šroub na konci jeho dráhy. Šroub má omezený rozsah. Pokud je již zcela zasunutý nebo zcela vysunutý, další otočení nic neřeší. Odložte to a přehodnoťte návrh systému.
- Poškození bránice nebo únava pružiny. Natržená membrána nepřenese sílu pružiny na dřík ventilu a mechanicky zpevněná pružina neudrží předpětí. Oba vyžadují výměnu ventilu, nikoli seřízení.
- Ucpané vnitřky nebo nečistoty na sedadle. Nečistoty brání utěsnění sedla a správnému snímání tlaku membrány. Propláchněte potrubí a v případě potřeby vyčistěte nebo vyměňte ventil.
Opakované vnitřní poruchy jsou často známkou mezní kvality bydlení. Pokud povrch vývrtu zkoroduje nebo se těleso při zatížení deformuje, vřeteno se zablokuje a nastavená hodnota se posune bez ohledu na to, jak pečlivě ji seřídíte. Pro vysoce cyklické průmyslové systémy, a tělo PRV z vysoce pevné hliníkové slitiny odolává deformaci a udržuje pružinu a vřeteno zarovnané během let provozu.
Materiály tlakových redukčních ventilů: Záleží na pouzdře?
Pouzdro není jen skořápka. Drží pružinu, membránu a sedlo v přesném vyrovnání a je to povrch, který uchopíte, navléknete a odečtete tlak. Kvalita pouzdra přímo ovlivňuje, jak dobře ventil reaguje na seřízení. Kompletní přehled dostupných možností naleznete v našem pouzdra redukčních ventilů přehled.
Mosaz je tradičním materiálem pro obytné PRV a zůstává dobrou volbou v mnoha podmínkách. Hliníková tlakově litá pouzdra, vyrobená přesným tlakovým litím, nabízejí jinou rovnováhu vlastností, která vyhovuje moderním, lehkým a tepelně náročným systémům.
| Kritérium | Mosazné pouzdro | Hliníkové tlakově lité pouzdro |
|---|---|---|
| Hmotnost | Těžší | Lehčí, snadnější manipulace a instalace ve stísněných prostorách |
| Odolnost proti korozi | Dobré ve sladké vodě; musí být pečlivě přizpůsobeny agresivním médiím | Vynikající, když je povrchová úprava odolná proti korozi pro vlhká nebo chemicky exponovaná místa |
| Tepelná vodivost | Mírný | Vyšší, což pomáhá odvádět teplo v teplých provozních prostředích |
| Přesnost obrábění | Dobrá, ale kvalita závitu se může lišit podle způsobu odlévání | Konzistentní rozměry, hladké povrchy závitů a jemné povrchové úpravy z přesného tlakového lití |
| Typické aplikace | Vysokotlaká pára, chemický servis, tradiční instalatérství | Bytová voda, stlačený vzduch, hydraulické okruhy, integrované a lehké konstrukce |
Pro vlhké nebo chemicky exponované prostředí a pouzdro redukčního ventilu odolné proti korozi prodlužuje životnost a udržuje seřizovací mechanismus spolehlivý po celá desetiletí. V každém krytu hledejte rovný povrch bez pórovitosti, čisté závity a rovnoměrnou tloušťku stěny. Tyto indikátory jsou řízeny samotným procesem lití. Výrobci provozující certifikované systémy kvality, jako jsou ISO 9001:2015 a IATF 16949:2016, s větší pravděpodobností zajistí tuto konzistenci.
Bezpečnostní tipy pro úpravu PRV
Nastavení je nízkorizikový úkol, ale pouze tehdy, když je systém správně připraven.
- Před měřením se ujistěte, že vedení má normální provozní tlak, ale buďte připraveni jej izolovat nebo odvzdušnit, pokud potřebujete otevřít testovací port.
- U teplovodních systémů počítejte s vysokými teplotami. Používejte rukavice a směřujte jakýkoli výtok pryč od těla.
- U systémů se stlačeným vzduchem a hydraulických systémů před otevřením armatur izolujte stranu po proudu nebo ji odvzdušněte na bezpečnou úroveň.
- Nikdy nepřekračujte jmenovitý tlak uvedený na typovém štítku ventilu. Rozsah nastavení se z nějakého důvodu zastaví na konstrukčním limitu.
- Při nastavování nestůjte před odlehčovacím portem nebo vypouštěcím otvorem. Zaseknutý ventil se může náhle odvzdušnit.
- Vyhněte se trubkovým klíčům na krytu. Jejich zuby poškozují ochranné povlaky a zanechávají namáhaná místa, která zkracují životnost.
Pokud se ventil nenastaví ve svém normálním rozsahu nebo tlak po správném nastavení stále kolísá, může být životnost krytu nebo vnitřních součástí na konci. Výměna ventilu je bezpečnější než násilím utažený šroub.
Co vám správné chování při úpravě prozradí o tom, jak se staví PRV
Ventil, který čistě reaguje na čtvrt otáčky, udržuje nastavenou hodnotu pod průtokem a během následujících dnů se nevrací, není náhoda. Je to výsledek kontroly rozměrů, která začíná dlouho předtím, než ventil vůbec dorazí na místo práce. Každý mechanický článek v řetězu – stoupání závitu na seřizovacím šroubu, rovinnost sedla membrány, soustřednost otvoru, který vede dřík – musí zůstat v úzkém tolerančním pásmu pro vztah pružiny a membrány popsaný výše v této příručce, aby se choval tak, jak by měl.
Toto je část procesu, kterou technik v terénu nikdy nevidí přímo, ale cítí ji pomocí klíče. Těleso odlité s porézností nebo obrobené s nekonzistentním vývrtem stále projde základní tlakovou zkouškou první den, poté se během několika měsíců posune, přilepí nebo prosakuje, jakmile tepelné cykly a opakované úpravy odhalí slabá místa. Naše výrobní hala považuje chování nastavení popsané ve výše uvedených krocích za cíl návrhu, nikoli pouze za postup v terénu – každé pouzdro je navrženo tak, aby o čtvrtinu otáčky došlo ke stejné, předvídatelné změně tlaku, ať už se jedná o první seřízení po instalaci, nebo o padesáté seřízení o několik let později.
Slitina mosazi a hliníkový ingot jsou před odléváním kontrolovány podle specifikací složení a tvrdosti, protože nekonzistentní surovina je nejčastější příčinou nerovnoměrného obrábění skříně.
Hliníková pouzdra jsou tvarována pod řízeným tlakem vstřiku a teplotou matrice, aby se minimalizovala pórovitost, což dává otvoru a montážním plochám konzistentní výchozí povrch před zahájením jakéhokoli obrábění.
Vrtání sedla ventilu, sedlo membrány a závity seřizovacího šroubu jsou dokončeny na CNC zařízení s těsnou tolerancí, což dává šroubu hladký pocit bez hrudek, jak je popsáno v kroku 3 výše.
Pružina, membrána a vřeteno jsou sestaveny pod řízeným točivým momentem, poté je každá jednotka před zabalením k odeslání podrobena tlakové zkoušce v celém rozsahu nastavení.
Výkonnostní reference napříč našimi produktovými řadami PRV Housing
Různé práce vyžadují různé vyvážení hmotnosti, odolnosti proti korozi a rozsahu tlaku. Níže uvedená tabulka uvádí rodiny bytů, které jsou nejčastěji specifikovány společně s výše uvedenou příručkou, takže instalatér, výrobce panelů nebo OEM kupující může přizpůsobit kryt systému, který skutečně uvidí v provozu.
| Produktová řada | Typický rozsah tlaku | Nejvhodnější média | Pozoruhodná výhoda |
|---|---|---|---|

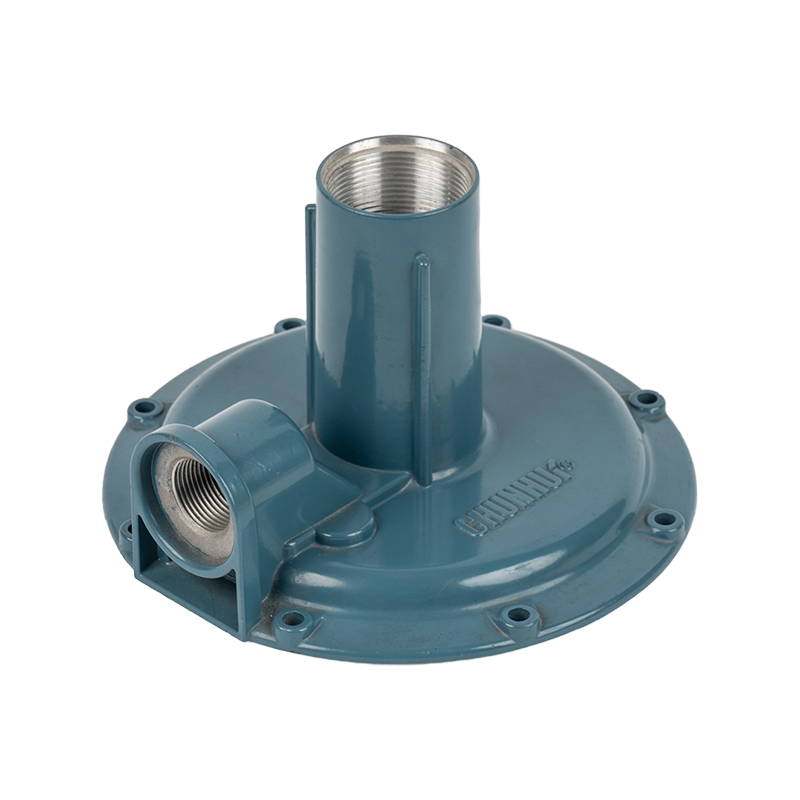

| Precizně obrobené tělo PRV | 20 – 120 psi | Pitná voda, běžné instalatérské práce | Hladký, opakovatelný pocit seřízení o čtvrt otáčky |

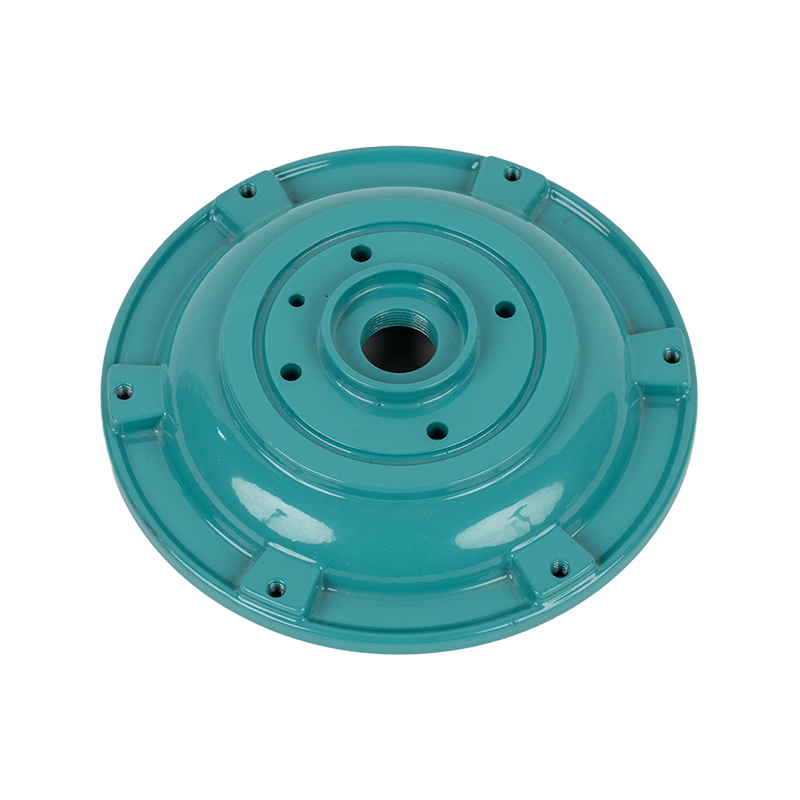

| Tělo PRV z vysoce pevné hliníkové slitiny | Až 250 psi, vysoký cyklus provozu | Stlačený vzduch, hydraulické okruhy | Odolává deformaci při opakovaných výkyvech tlaku |
| Pouzdro PRV odolné proti korozi | 20 – 150 psi | Vlhké, mořské nebo chemicky exponované vedení | Povlak si zachovává přesnost závitu po celá léta vystavení |
| Standardní mosazné pouzdro | 20 – 100 psi | Tradiční bytové a lehké komerční instalatérské práce | Dlouhá historie v terénu, známá většině techniků |
Všimněte si, že samotný rozsah tlaku nerozhoduje o správném krytu. Vedení stlačeného vzduchu, které běží dobře do 120 psi, může stále opotřebovat mosazné tělo obytné třídy rychleji než tělo z hliníkové slitiny dimenzované na mnohem vyšší tlak, jednoduše kvůli počtu cyklů. Ventil, který se v automatizovaném pneumatickém okruhu otevírá a zavírá desítkykrát za minutu, zažívá úplně jiný druh únavy než vodovodní potrubí v domácnosti, které se jednou upraví a poté celé měsíce stojí téměř nehybně.
Kde jsou tyto ventily instalovány v terénu
Zásobování městskou a bytovou vodou
Zde je prioritou stabilní nastavená hodnota, kterou majitel domu nebo tým údržby budovy jen zřídka potřebuje znovu navštívit. Tlak městského zásobování může výrazně kolísat mezi noční a denní poptávkou a dobře postavený PRV tento výkyv absorbuje, aniž by přenášel rázy nebo rázy do příslušenství. Postup nastavení v pěti krocích popsaný výše v této příručce je napsán především s ohledem na tuto aplikaci, protože je to nastavení, které v terénu provádí většina techniků.
Stlačený vzduch a pneumatická automatizace
V jednotce FRL před válcem nebo pneumatickým nástrojem PRV neustále cykluje a pouzdro je vystaveno mnohem většímu tepelnému a mechanickému namáhání než vodovodní potrubí. Tělo z hliníkové slitiny se silnou odolností proti únavě udržuje konzistentní odezvu regulátoru, což je přímo důležité pro dobu cyklu a opakovatelnost na automatizované lince.
Hydraulické pohonné jednotky
Hydraulické okruhy kombinují vysoký tlak s olejem, který může být agresivnější vůči těsněním a povlakům než voda nebo vzduch. Dokončení vrtání pouzdra se zde stává obzvláště důležité, protože jakákoli nepravidelnost povrchu urychluje opotřebení těsnění a nakonec vede k vnitřnímu netěsnosti popsanému v části odstraňování problémů výše.
Parní a procesní ohřev
Parní služba přidává k mechanickému namáhání, které sdílí každá další aplikace, prvek tepelného cyklování. Mosaz zde zůstává běžnou volbou právě kvůli své dlouhé historii působení při zvýšených teplotách, i když stejné principy rozměrové kontroly popsané ve výrobních částech této příručky stále rozhodují o tom, zda dané mosazné těleso spolehlivě drží svou nastavenou hodnotu po léta tepelného cyklování.
Kontrola kvality od lití až po závěrečný test
Protože chování přizpůsobení pole popsané dříve v této příručce zcela závisí na vnitřní geometrii, kterou instalátor nevidí, probíhá testování na více místech dlouho předtím, než se kryt dostane na místo práce.
Průměr díry, stoupání závitu a rovinnost sedla membrány jsou měřeny vůči toleranci tažení na základě vzorku z každého cyklu odlévání před přechodem dílů ke konečnému obrábění.
Odlévané povrchy jsou kontrolovány na poréznost a vměstky, které by se mohly později projevit jako pomalá cesta úniku nebo pocit nerovnoměrného nastavení, jakmile je ventil v provozu.
Sestavené ventily jsou cyklovány v celém svém celém rozsahu nastavení, od minima po maximální nastavenou hodnotu, což potvrzuje, že odezva na čtvrt otáčky zůstává konzistentní v každém bodě v tomto rozsahu.
Každá výrobní dávka je zaprotokolována proti šarži suroviny a výsledkům testů, takže jakýkoli problém v terénu lze vysledovat zpět k průběhu odlévání, nikoli jako izolovanou událost.
Zakázková výroba, balení a globální doprava
Standardní rozměry pouzdra pokrývají většinu aplikací, ale mnoho zákazníků potřebuje velikost vrtání, závitový vzor nebo konfiguraci portů odpovídající stávající rodině ventilů nebo specifickému následnému systému. Náš inženýrský tým pracuje z výkresu zákazníka nebo ze vzorku dílu, ověřuje přizpůsobení a chování tlaku na pracovním stole a poté přizpůsobí návrh do opakovatelného výrobního cyklu.
Pouzdra obrobená podle vlastního výkresu zákazníka, odpovídající stávajícím normám závitů a rozvržení portů pro náhradní díly.
Eloxování, práškové lakování nebo pokovování vybrané tak, aby odpovídalo požadavkům na korozi v cílovém instalačním prostředí.
Individuálně chráněné komponenty v kartonovém nebo paletovém balení navržené tak, aby se zabránilo poškození závitu a poškození povrchu během přepravy na dlouhé vzdálenosti.
Materiálové certifikáty, zprávy o rozměrových kontrolách a záznamy o tlakových zkouškách připravené tak, aby odpovídaly dovozním a kvalitativním požadavkům cílové země.
Často kladené otázky
Proč mám pocit, že můj ventil je zrnitý nebo nerovnoměrný, když otočím seřizovacím šroubem?
Nerovnoměrný pocit obvykle ukazuje na kvalitu závitu na seřizovacím šroubu nebo na vrtání, které nebylo dokončeno v těsné toleranci. Jak je uvedeno v kroku 3 výše uvedeného návodu k seřízení, přesně opracované tělo by mělo poskytovat hladký a konzistentní odpor po celou čtvrt otáčky, nikoli přerušované vázání.
Je pro tělo regulátoru stlačeného vzduchu lepší hliník nebo mosaz?
Pro vysokocyklové pneumatické provozy má tělo z hliníkové slitiny obecně lepší rozměrovou přesnost v průběhu milionů aktivačních cyklů, zatímco mosaz zůstává silnou volbou pro provoz s nižšími cykly a vyššími teplotami, jako je pára. Referenční tabulka výkonu výše v tomto článku uvádí obě možnosti oproti typickým rozsahům tlaku.
Jak často by měl být kryt PRV kontrolován v průmyslovém prostředí?
Neexistuje žádný univerzální interval, ale kterýkoli z varovných příznaků popsaných v části „Společné příznaky“ výše – pomalé ovládání, nekonzistentní udržování tlaku nebo viditelná povrchová koroze – by měl spustit kontrolu bez ohledu na datum plánované údržby.
Lze pro stávající konstrukci ventilu specifikovat pouzdro odolné proti korozi?
Ano. Pouzdra mohou být vyrobena tak, aby odpovídala stávajícímu vzoru vrtání a závitu, přičemž se modernizuje pouze povrchová úprava nebo základní slitina, což je běžný požadavek zákazníků nahrazujících vadná pouzdra ve vlhkých nebo pobřežních instalacích.
Jaké informace potřebujete pro cenovou nabídku bydlení PRV na míru?
Výkres nebo vzorový díl, zamýšlený rozsah provozního tlaku, média (voda, vzduch, hydraulický olej nebo pára) a prostředí instalace obvykle postačí k zahájení technické revize a poskytnutí předběžné nabídky.
